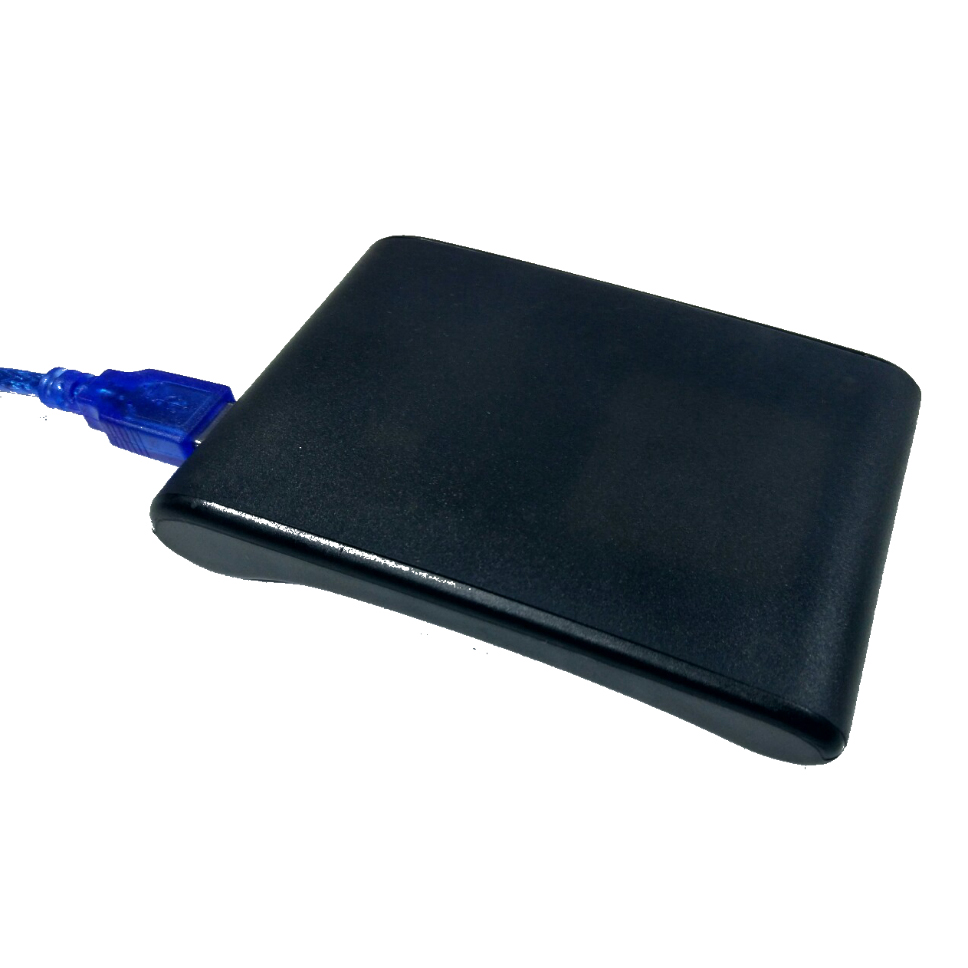

AD-LD 便携式桌面读卡器

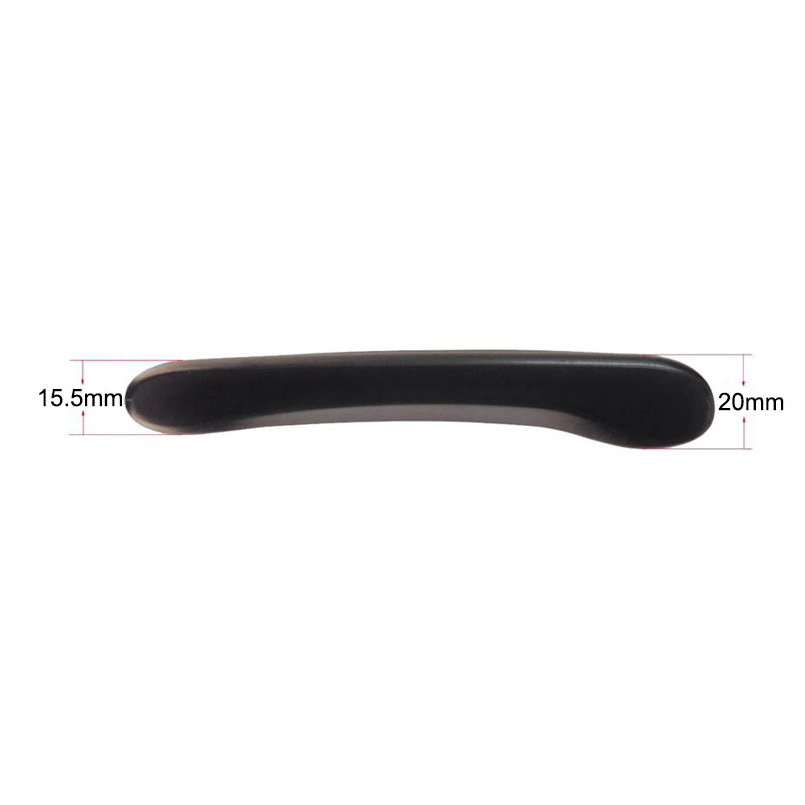

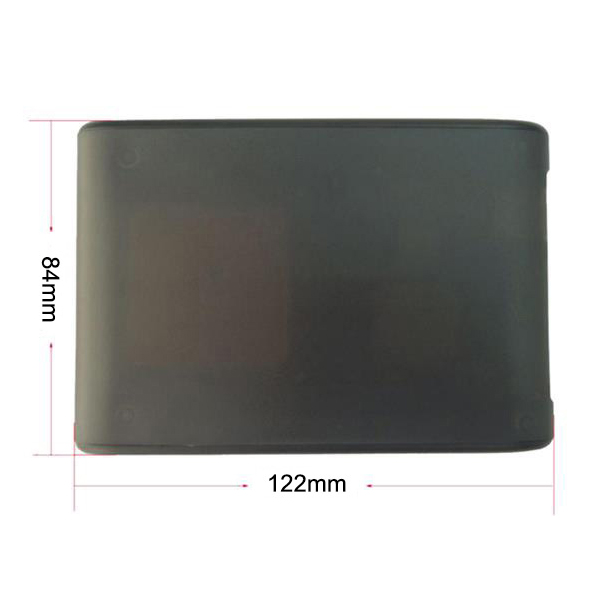

尺寸：84*122mm*15.5mm*20mm
类型：超高频读写器
订购热线：18718699561
技术咨询：18718699561
服务邮箱：2430863294@qq.com
产品介绍：使用业内最具性价比的韩国Pr9200芯片。全部采用最高等级的元器件，温漂系数极低，可在恶劣环境下工作。 D-100/101两种型号可选。读取范围分别为80cm-2m、10cm-60cm（测试标签：Impinj E41b），适应不同应用场合。标签识别速度 >50张/秒。支持USB2.0/RS232/韦根26/韦根34。支持USB供电；支持独立电源供电。可配置成自动读取模式。极低功耗，室温下长期连续满负荷工作不发热。与我司INDY R2000系列产品通讯接口兼容，轻松互换使用。

在线咨询

1. 产品特性

◆ 使用业内最具性价比的韩国Pr9200芯片。

◆ 全部采用最高等级的元器件，温漂系数极低，可在恶劣环境下工作。

◆ D-100/101两种型号可选。

◆读取范围分别为80cm-2m、10cm-60cm（测试标签：Impinj E41b），适应不同应用场合。

◆ 标签识别速度 >50张/秒。

◆ 支持USB2.0/RS232/韦根26/韦根34。

◆ 支持USB供电；支持独立电源供电。

◆ 可配置成自动读取模式。

◆ 极低功耗，室温下长期连续满负荷工作不发热。

◆ 与我司INDY R2000系列产品通讯接口兼容，轻松互换使用。

2. 电气参数

工作电压	DC 3.5V – 5 V。
待机状态电流	<80mA。
工作电流	180mA @ 3.5V (26 dBm Output，25°C)。
	110mA @ 3.5V (18 dBm Output，25°C)。
启动时间	<100mS。
工作温度	- 20 °C - + 70 °C
存储温度	- 20 °C - + 85 °C
工作湿度	< 95% ( + 25 °C)
空中接口协议	EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C
工作频谱范围	902Mhz – 928Mhz，865MHz – 868MHz (可定制)
工作区域支持	US, Canada and other regions following U.S. FCC
	Europe and other regions following ETSI EN 302 208
	Mainland China
	Japan
	Korea
	Malaysia
	Taiwan
输出功率范围	18-26 dBm
输出功率精度	+/- 1dB
输出功率平坦度	+/- 0.2dB
接收灵敏度	< -70dBm
盘存标签峰值速度	> 50张/秒
标签缓存区	200张标签 @ 96 bit EPC
标签RSSI	支持
天线	D-100	内置2dbi圆极化天线，读距：80cm-2m (测试Inly Impinj E41b)
	D-101	内置0dbi圆极化天线，读距：10cm-60cm (测试Inly Impinj E41b)
通讯接口	USB 2.0
	RS-232
	韦根26
	韦根34
通讯波特率	115200 bps（默认并推荐）
	38400bps

3. 接口定义

接口定义一览表


PIN	定义	说明
1	+9V	外接 9V电源。（注意：不可同时用外接电源与USB为读写器供电）
2	GND	与+9V外接电源共地。
3	RS-232 TXD	RS-232数据输出。
4	RS-232 RXD	RS-232数据输入。
5	GND	与RS-232接口共地。
6	GPIO3	GPIO3 或Wiegand Data 0。
7	GPIO4	GPIO4 或Wiegand Data 1。
8	GND	与韦根数据接口共地。
